Нанесение линий-выносок на графических документах
Вопрос:

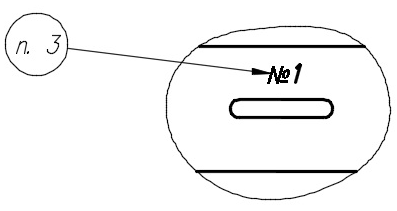

1 Возможно ли указывать знак маркировки с линией-выноской, оканчивающейся стрелкой, которая указывает на букву или на мнимую линию нанесения букв? Пример показан на рисунке 1.
Внутри знака помещают номер соответствующего пункта технических требований, в котором приведены указания о маркировании.
Рисунок 1
2 Возможно ли наносить надписи на чертеже, как показано на рисунке 2, т.е. после указания позиций в данном узле, прописать ниже выполнения отверстия в одной детали, заштрихованной как неметаллическая (квадратная штриховка)?
