Примеры видов заполнения дверных полотен и общие требования к монтажу изделий
ПРИЛОЖЕНИЕ Б
(рекомендуемое)
к ГОСТ 30970-2002
ПРИМЕРЫ ВИДОВ ЗАПОЛНЕНИЯ ДВЕРНЫХ ПОЛОТЕН

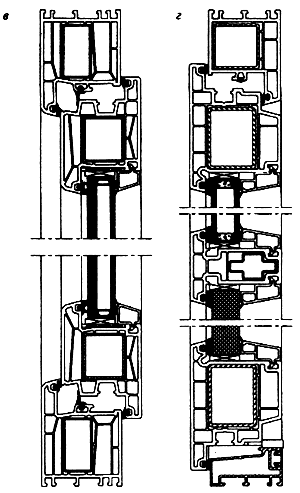

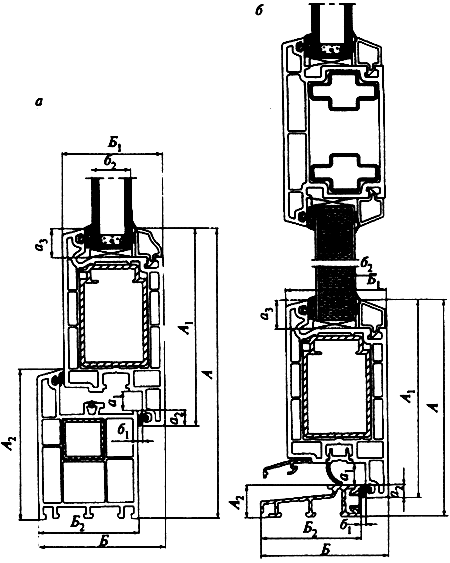

а - остекленное стеклопакетом; б - светлое, с заполнением верхней части полотна стеклопакетом и нижней - трехслойной панелью; в - остекленное многослойным стеклом; г - светлое, с заполнением верхней части полотна стеклопакетом и нижней - однослойной панелью (вспененный поливинилхлорид)
,
- высота, ширина комбинации профилей;
,
- высота, ширина профиля рамки полотна,
,
- высота, ширина профиля коробки;
- размер фальцлюфта (зазор в притворе);
- размер притвора под наплавом;
- высота фальца (четверти) для заполнения полотна;
- размер зазора под наплавом;
- толщина заполнения полотна
Рисунок Б.1
