Типовые узлы и схемы монтажа, рекомендуемые компанией "Тегола" при устройстве кровельной конструкции
ТИПОВЫЕ УЗЛЫ И СХЕМЫ МОНТАЖА, РЕКОМЕНДУЕМЫЕ КОМПАНИЕЙ "ТЕГОЛА"
ПРИ УСТРОЙСТВЕ КРОВЕЛЬНОЙ КОНСТРУКЦИИ

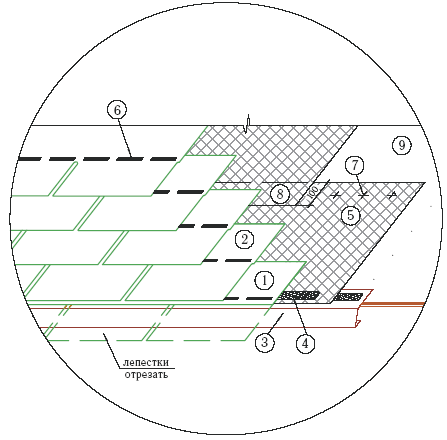

Укладка начального ряда битумной черепицы
1 - усеченный начальный ряд черепицы; 2 - первый видимый ряд черепицы;
3 - карнизный металлический фартук/водосточный желоб (устанавливается с выносом ~ 3 см);
4 - битумная мастика "Битустик"; 5 - гидроизоляционная мембрана (нахлест поперечный - 200 мм, продольный - 100 мм); 6 - термоадгезивные самоклеящиеся битумные точки;
7 - фиксирующий гвоздь; 8 - зона нахлеста гидроизоляции; 9 - основание под черепицу: ориентированно-стружечная плита (ОСП 3) или фанера повышенной влагостойкости (ФСФ) толщиной от 9 мм
Примечание: Усеченный начальный ряд черепицы фиксируется по нижнему краю битумной мастикой "Битустик", по верхней кромке - 4 гвоздями.
Укладка ендовы - способ "Подрез"
