Шахтные грузовые и грузопассажирские подъемники
ШАХТНЫЕ ГРУЗОВЫЕ И ГРУЗОПАССАЖИРСКИЕ ПОДЪЕМНИКИ
БЕТОНОПОДЪЕМНИК БП-0,5
Бетоноподъемник (рис.1) предназначен для строительства зданий высотой до 100 м. Решетчатая шахта подъемника состоит из отдельных элементов (поясов, раскосов, поперечин, направляющих), соединенных на болтах и втулками; установлена на раме и крепится к зданию настенными опорами. В шахте по направляющим перемещается грузонесущий орган в виде каретки с самозагружающимся ковшом. В местах выгрузки грузонесущего органа на этажах оставлены разгрузочные окна в шахте. На этажах установлены эстакады с приемными бункерами. Ковш опрокидывается с помощью рычага, который расположен на этажном бункере. В местах выгрузки бетона устанавливают течку или лоток. Бункер снабжен секторным затвором.

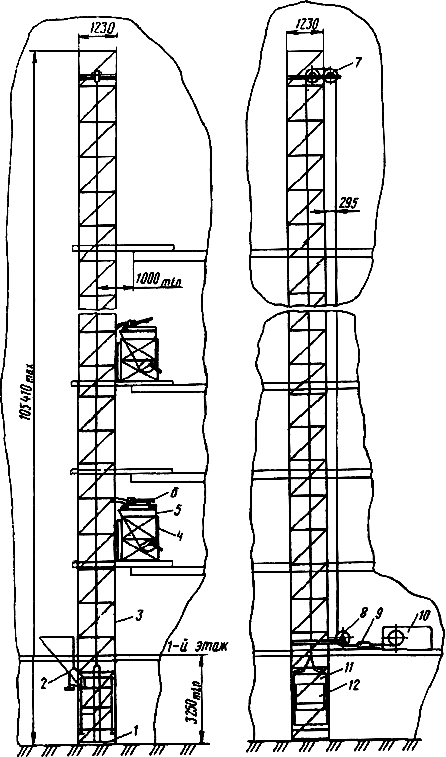

Рис.1. Бетоноподъемник БП-0,5:
1 - опорная рама; 2, 5 - бункера; 3 - шахта; 4 - эстакада; 6 - рычаг; 7, 8 - блоки; 9 - ограничитель грузоподъемности; 10 - лебедка; 11 - каретка; 12 - ковш
Монтируют шахту подъемника методом поэлементной сборки в соответствии с типом здания.
