КРАН СКГ-40/63

Кран грузоподъемностью 40/63 т представляет собой модификацию крана СКГ-40А, отличаясь от него в основном двумя дополнительными исполнениями. Со стрелой длиной 11,6 м грузоподъемность крана равна 63 т; со стрелой длиной 15 м, оснащенной неуправляемым гуськом длиной 10,5 м, грузоподъемность составляет 15 т. При этом общая масса противовеса увеличивается на 9,6 т (два противовеса - 6,1 и 3,5 т). В качестве неуправляемого гуська используется управляемый гусек от крана СКГ-40А.

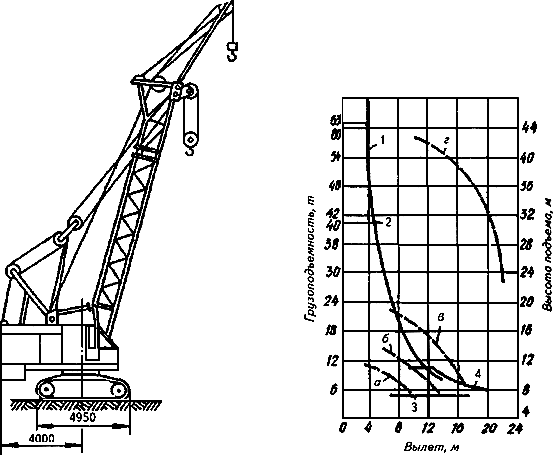

Рис.1. Гусеничный кран СКГ-40/63 с основной стрелой и гуськом и его грузовысотные характеристики:

1-4 - грузоподъемность при стреле длиной, соответственно, 15 м специального исполнения, 15 м вспомогательный подъем, 2,5 м с гуськом 20,5 м; а-г - высота подъема при стреле длиной, соответственно, 15 м специальной, 15 м основной подъем, 15 м вспомогательный подъем, башне высотой 25 м с гуськом 20,5 м


Технические характеристики

     См. Технические характеристики гусеничных кранов грузоподъемностью до 40 т с основным оборудованием
