КРАН МКГ-16М

Дизельный кран (рис.1) грузоподъемностью 16 т оснащен основным и вспомогательным крюками. Привод всех исполнительных механизмов осуществляется через зубчатые передачи и независимые реверсы, что позволяет совмещать рабочие движения.

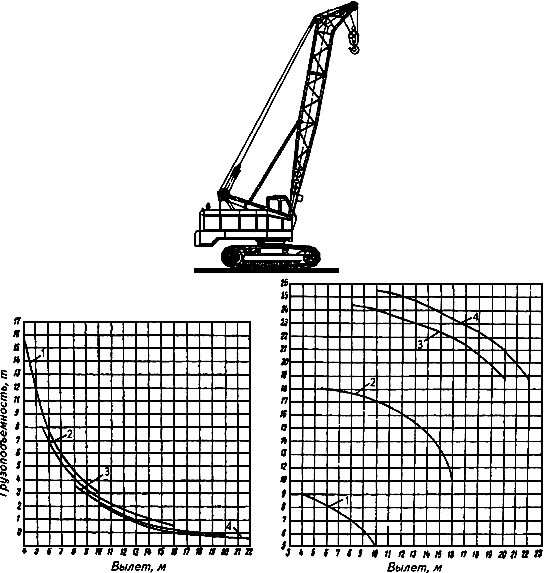

Рис.1. Гусеничный кран МКГ-16М и его грузовысотные характеристики:

1 - при стреле 10 м; 2 - при стреле 18 м; 3 - при стреле 26 м без гуська; 4 - при стреле 26 м с гуськом

Грузовая и стреловая лебедки унифицированы, имеют обгонные муфты, обеспечивающие опускание грузов или стрелы на режиме двигателя. Механизм поворота оснащен реверсом с фрикционными муфтами, которые позволяют с помощью гидроуправления регулировать скорость разгона и торможения поворота.

Система управления краном рычажно-гидравлическая. Гидросистема служит для управления механизмами поворота и передвижения; шестеренный насос гидросистемы вращается от дизеля. Кран имеет основную стрелу длиной 10 м, которая может быть удлинена с помощью сменных секций до 15, 18 и 23 м. Основная стрела имеет Г-образный наголовник, на конце которого при необходимости устанавливают гусек длиной 2,3 м.
