Автокран МКАТ-40
Данный раздел/документ содержится в продуктах:
АВТОКРАН МКАТ-40
Кран МКАТ-40 гидравлический грузоподъемностью 40 т. Состоит из крановой установки на базе грузового автомобиля.

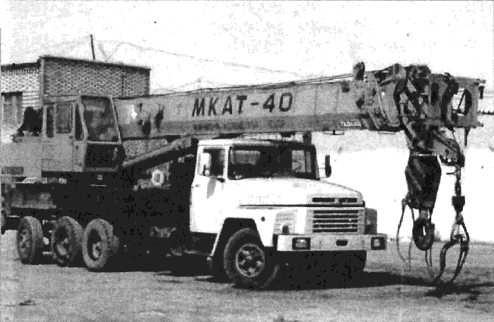

Рис.1. Автомобильный кран МКАТ-40
В комплект ходового устройства входят шасси автомобиля КрАЗ-250, опорная рама над шасси и дополнительная ось от переднего моста МАЗ-5335. Собранная из управляемых колес, моста, упругой подвески и рабочих тормозов дополнительная ось закреплена позади ходового устройства параллельно заднему мосту шасси. Поворот колес дополнительной оси производится отдельным гидроцилиндром, подключенным к гидроусилителю руля. Синхронный поворот колес дополнительной оси и колес переднего моста шасси обеспечивается системой тяг и рычагов, соединяющих рулевые трапеции передней и дополнительной осей. Подвеска дополнительной оси с помощью системы тяг и рычагов связана с рессорами среднего и заднего мостов шасси и обеспечивает пропорциональное распределение нагрузок на колеса ходового устройства. Рабочие тормоза дополнительной оси подключены к тормозной системе шасси, снабженной еще одним воздушным баллоном.
