АВТОКРАН КС-4574

Кран КС-4574 грузоподъемностью 16 т смонтирован на шасси автомобиля КамАЗ-53213, оснащен трехсекционной телескопической стрелой 9,7 м, которая при выдвижении секций удлиняется до 21,7 м. Среднюю секцию, выдвинутую для увеличения длины стрелы до 11,7 м, фиксируют механизмом блокировки рабочего оборудования.

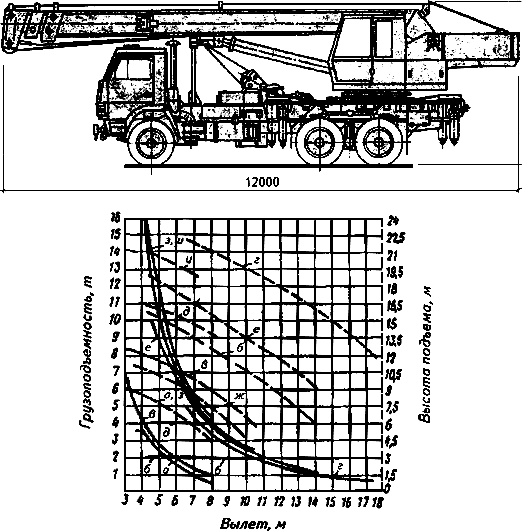

Рис.1. Автомобильный кран КС-4574 и его грузовая характеристика:

для стрелы 12,7 м при вдвинутых опорах (а); для выдвижения стрелы с 14,7 м до 21,7 м с грузом (б); для стрелы 9,7 м (в); для стрелы 21,7 м (г); при выдвижении стрелы с 9,7 м до 14,7 м с грузом (д); для стрелы 15,7 м (е) и 11,7 м (ж); для стрелы 9,7 м на выносных опорах (з); для стрелы 19,7 м (и)

Привод крана гидравлический от двух насосов, работающих от коробки отбора мощности с двумя выходными валами. От первого насоса работают гидроцилиндры выносных опор, стабилизатора, выдвижения балок выносных опор, а также гидромотор вращения поворотной платформы и гидроцилиндры выдвижения секций телескопической стрелы. Второй насос приводит в действие механизмы на поворотной платформе, где расположены грузовая лебедка, гидроцилиндр подъема стрелы и устройство привода кондиционера.
