АВТОКРАН КС-4573

Кран КС-4573 грузоподъемностью 16 т смонтирован на шасси автомобиля КрАЗ-250, оснащен трехсекционной телескопической стрелой длиной 9,7 м, которая при выдвижении двух секций удлиняется до 21,7 м, и гуськом 9 м к удлиненной стреле.

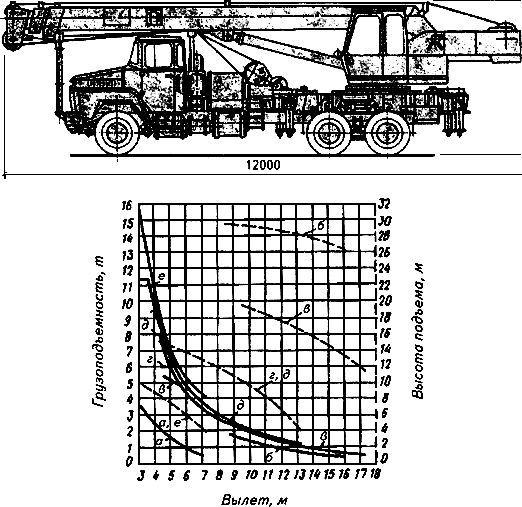

Рис.1. Автомобильный кран КС-4573 и его грузовысотные характеристики:

для стрелы 9,7 м при сдвинутых опорах (а), для стрелы 21,7 м с гуськом 9 м (б), для стрел 31,7 (в), 19,7 (г), 15,7 м (д), 9,7 м на выносных опорах (е)

Привод крана гидравлический от двух аксиально-плунжерных насосов 210.25В и 210.20В. Кран оборудован гидравлическими выносными опорами и стабилизатором, управляемыми с пульта на задней балке ходового устройства.

Средняя и головная секции телескопической стрелы перемещаются гидроцилиндром. Конструкцией крана предусмотрено последовательное выдвижение и вдвижение секций телескопической стрелы. Вначале выдвигается средняя секция вместе с головной частью, после полного выдвижения средней секции и ее фиксирования продолжает перемещаться оголовок стрелы. Вдвижение секций производится в обратной последовательности.
