АВТОКРАН КС-4572

Кран КС-4572 грузоподъемностью 16 т смонтирован на шасси автомобиля КамАЗ-53213, оснащен трехсекционной телескопической стрелой длиной 9,7 м, которая при выдвижении двух секций полностью удлиняется до 21,7 м, и гуськом 6 м к удлиненной стреле.

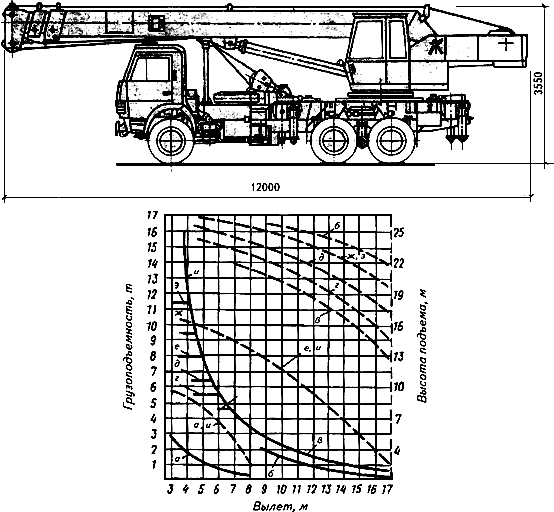

Рис.1. Автомобильный кран КС-4572 и его грузовысотная характеристика:

для стрелы 9,7 м без выносных опор (а), для стрелы 21,7 м с гуськом 6 м (б), для стрел 21,7 м (в), 19,7 м (г), 17,7 м (д), 15,7 м (е), 13,7 м (ж), 11,7 м (з), для стрелы 9,7 м на выносных опорах (и)

Привод крана гидравлический от двух аксиально-плунжерных насосов 210.25В и 210.20В, работающих от силовой установки шасси через коробки перемены передач и отбора мощности. От насоса 210.25В работают гидроцилиндры выносных опор и стабилизатора, подъема и выдвижения стрелы, а также механизм вращения поворотной части. От насоса 210.20В рабочая жидкость подается через вращающееся соединение к гидромотору грузовой и вспомогательной лебедок. Возможно совмещение следующих рабочих движений: подъем (опускание) стрелы без груза с вращением поворотной части, подъем (опускание) груза с выдвижением (вдвижением) секций стрелы, подъем (опускание) стрелы с подъемом (опусканием) груза, подъем (опускание) стрелы с выдвижением (вдвижением) ее секций, вращение поворотной части с подъемом (опусканием) груза. Регулирование скоростей рабочих движений производится комбинированно: изменением частоты вращения силовой установки шасси, дросселированием рабочей жидкости в каналах распределителей, созданием переменного рабочего объема в гидромоторах. Регулируемый гидромотор главной лебедки обеспечивает повышение скорости подъема (опускания) груза. Кран оборудован гидравлическими выносными опорами.
