Схемы и технические характеристики электрического кровельного оборудования инфракрасного излучения
СХЕМЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРИЧЕСКОГО КРОВЕЛЬНОГО ОБОРУДОВАНИЯ
ИНФРАКРАСНОГО ИЗЛУЧЕНИЯ

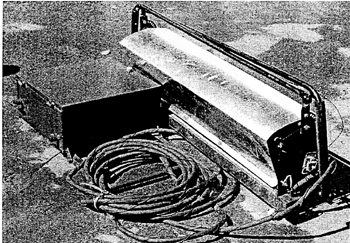

Рис.1. Общий вид электрической кровельной машины "Луч-5У-01" в транспортном положении.

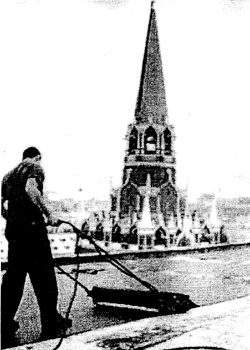

Рис.2. Кровельная машина "Луч-5У-01" в работе.
Рис.3. "Луч-5У-01" в транспортном положении. Вид сбоку.
2* - боковые стенки корпуса машины; 3 - крышка корпуса; 4 - блок отражателей; 5 - излучатель; 6 - направляющий вал; 7 - дополнительный выключатель на корпусе; 8 - болт крепления регулировочного сектора к корпусу и изменения фокуса излучения; 9 - сектор регулировки высоты руля; 10 - болт регулировки положения руля управления; 11 - руль управления в транспортном положении; 12 - болт стыковки руля; 13 - кнопка включения машины; 14 - неподвижная ось сектора; 15 - балочки крепления изоляторов облучателей; 16 - опорно-прикаточный вал; 19 - изоляторы облучателей; 20 - защитный транспортный кожух; 21 - электрический контакт соединения излучателей и шин; 22 - блок электрических шин; 23 - предохранительный ролик.
