АВТОБЕТОНОНАСОС С МАНИПУЛЯТОРОМ

Автобетононасос с манипулятором состоит из автомобильного шасси, бетононасоса, стрелового оборудования и бетоноводов (рис.1). Передвижные манипуляторы, устанавливаемые на автобетононасосах, отличаются высокой мобильностью и наименьшими затратами на эксплуатацию. Стреловое оборудование изготовляют в виде сборных, телескопических или шарнирно-сочлененных стрел, установленных на поворотной раме. Наиболее совершенными, но и самыми дорогими в производстве являются шарнирно-сочлененные стрелы с вертикальной раскладкой. Они изменяют свой вылет за счет изменения угла наклона звеньев в вертикальной плоскости и имеют до четырех степеней свободы. При бетонировании площадочных объектов (бетонные полы, перекрытия и др.) используют стрелы с горизонтальной раскладкой.

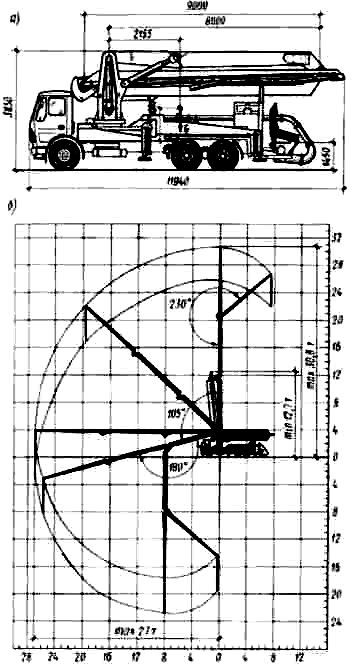

Рис.1. Манипулятор для распределения бетонной смеси:

а - общий вид; б - рабочее положение
