Автокран КС-55716, -5579.3, -55715
АВТОМОБИЛЬНЫЕ КРАНЫ КС-55716, -5579.3, -55715
Автомобильный кран КС-55716 (рис.1) грузоподъемностью 25 т с трехсекционной телескопической стрелой смонтирован на шасси "Урал-4320-1958-30" с колесной формулой 6х6. Грузовая и высотная характеристики крана приведены на рис.10.4. На кране КС-55716 одинаковый с другими гидравлическими автомобильными кранами состав несущих частей, сборочных единиц, рабочих механизмов и их приводов, выполняемых и совмещаемых рабочих движений (операций). На телескопическую трехсекционную стрелу длиной 9,5...21,5 м может быть установлен неуправляемый гусек (удлинитель) длиной 7,15 м.

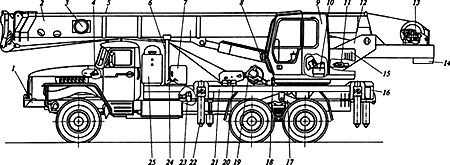

Рис.1. Общий вид крана КС-55716:
1 - шасси; 2 - стрела; 3 - датчик длины стрелы; 4 - устройство для управления топливоподачей двигателя шасси; 5 - грузовой канат; 6 - стойка стрелы;
7 - инструментальный ящик; 8 - гидроцилиндр подъема стрелы; 9 - кабина машиниста; 10 - механизм поворота; 11 - гидрораспределитель; 12 - поворотная рама; 13 - грузовая лебедка; 14 - противовес; 15 - защитный кожух; 16 - поперечная балка; 17 - стабилизатор; 18 - фиксатор; 19 - крюковая обойма; 20 - инвентарная подкладка; 21 - неповоротная рама; 22 - гидроцилиндр вывешивания крана; 23 - привод насосов; 24 - подпятник;
25 - бак для хранения рабочей жидкости (гидробак)
