АВТОМОБИЛЬНЫЕ КРАНЫ КС-35715, -35716

Автомобильный кран КС-35715 (рис.1) с индивидуальным гидравлическим приводом смонтирован на шасси автомобиля МАЗ-5337 и является усовершенствованной модификацией крана КС-3577-4. По сравнению с базовой моделью КС-3577-4 грузоподъемность крана КС-35715 увеличена до 16 т. Поскольку кран КС-35715 является модернизированным образцом крана КС-3577-4, его индексация сохранена в 3-й типоразмерной группе. Кран КС-35715 оснащен трехсекционной телескопической стрелой 2 (см. рис.1) длиной 8...18 м с выдвижными выносными опорами 12.

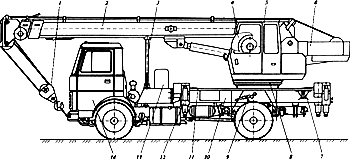

Рис.1. Общий вид крана КС-35715:

1 - крюковая подвеска; 2 - стрела; 3 - стойка стрелы; 4 - запасное колесо; 5 - кабина машиниста; 6 - поворотная рама; 7 - подпятник; 8 - поворотная опора;
9 - механизм блокировки рессор заднего моста; 10 - опорная рама; 11 - облицовка; 12 - выносная опора; 13 - гидробак; 14 - шасси
