Таль ручная рычажная РТ-1
ТАЛЬ РУЧНАЯ РЫЧАЖНАЯ РТ-1
Применяется для подъема и опускания оборудования при монтаже санитарно-технических систем. Конструктивно таль представляет собой шестеренчатый редуктор с тормозным устройством фрикционного действия и звездочкой, с помощью которой происходит подъем и опускание обойму грузового крюка. Таль подвешивается за крюк, траверса которого жестко закреплена на корпусе. Перемещение грузового крюка без нагрузки осуществляется штурвалом.

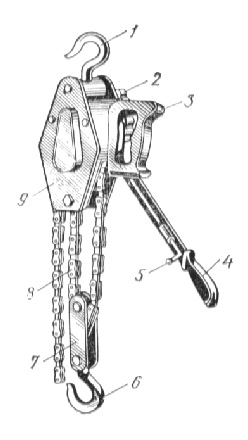

Рис.1
1 - верхняя подвеска с крюком; 2 - штурвал; 3 - ручка; 4 - рычаг; 5 - защелка; 6 - крюк грузовой; 7 - обойма; 8 - цепь втулочно-роликовая; 9 - корпус
Техническая характеристика
Габариты, мм:
длина 650
ширина 210
высота 145
Грузоподъемность, т 2
Высота подъема, мм 3
Усилие на рукоятке, кгс 20
Масса, кг 19
