Подъемник винтовой
ПОДЪЕМНИК ВИНТОВОЙ
Предназначается для труб диаметром до 320 мм и их центровки перед сваркой при монтаже сантехнических систем. Рама подъемника изготовлена из труб диаметром 33,5 мм, остальные детали изготовлены из конструкционной стали и уголкового профиля.

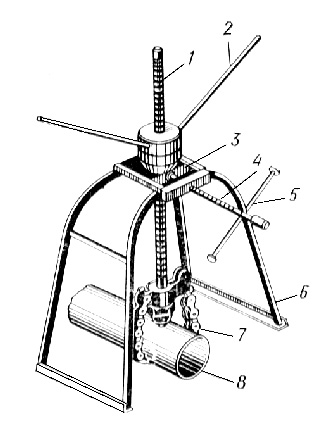

Рис. 1.
1 - винт; 2 - штурвал; 3 - каретка; 4 - винт каретки; 5 - вороток; 6 - рама; 7 - цепь; 8 - труба
Техническая характеристика
Габариты, мм:
длина 700
ширина 400
высота 800
Ход винта, мм 450
Грузоподъемность, кг 400
Масса, кг 26
