ЛЕБЕДКА РУЧНАЯ ЛР-0,5М

Является тяговым механизмом и предназначена для подъема и перемещения грузов в горизонтальном и наклонном положениях при погрузочно-разгрузочных и ремонтных работах, а также используется для монтажа укрупненных элементов из легких стеновых панелей. Конструктивно лебедка выполнена из двух вилок - приводной и грузовой, между которыми расположены барабан лебедки, тормозные собачки и храповые колеса.

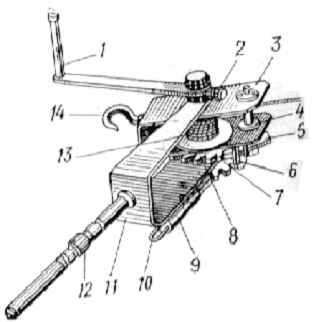

Рис.1

1 - ручка барабана; 2 - винт стопорный; 3 - вилка грузовая; 4 - ролик обводной; 5 - собачка; 6 - пружина собачки; 7 - колесо храповое приводное; 8 - колесо храповое; 9 - стакан с приводной собачкой; 10 - кольцо собачки; 11 - вилка приводная; 12 - рычаг приводной; 13 - барабан лебедки; 14 - крюк

Техническая характеристика

    Габариты, мм:
     длина с рычагом приводным     1237
     ширина                         440
     высота                         167
    Тяговое усилие, тс              0,5
    Длина троса, мм                15,5
    Диаметр троса, мм               5,7
    Масса, кг                      12,1
