Лебедка ручная для тросовых проводок
ЛЕБЕДКА РУЧНАЯ ДЛЯ ТРОСОВЫХ ПРОВОДОК
Предназначена для натяжения тросовых проводок при монтаже линий электропередач, а также используется для поджатия укрупненного элемента к ранее установленному в проектное положение при монтаже зданий из облегченных стеновых панелей (многослойные, асбоцементные экструзионные и др.). Расположенные в ручках собачки попеременно приводят во вращение храповик барабана, на который наматывается стальной канат.

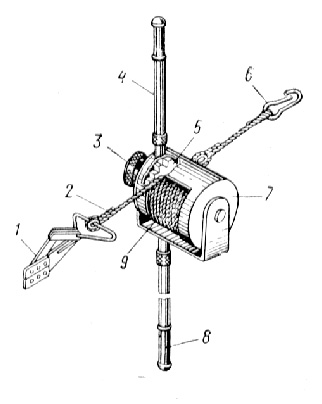

Рис. 1.
1 - захват; 2 - трос; 3 - маховик; 4 - ручка верхняя укороченная; 5 - колесо храповое; 6 - карабин; 7 - корпус; 8 - ручка нижняя удлиненная; 9 - барабан лебедки
Техническая характеристика
Габариты, мм:
длина 90
ширина 200
высота 620
Тяговые усилие, кгс 300
Усилие на рукоятке, кгс 24
Диаметр каната, мм 3,9
Канатоемкость, мм 2500
Масса, кг 3,2
