Домкрат реечный ДР-8 (вариант)
ДОМКРАТ РЕЕЧНЫЙ ДР-8 (ВАРИАНТ)
Предназначен для монтажных и строительных работ и используется для подъема, наведения и фиксации гипсобетонных перегородок и легких стеновых панелей при установке и укрупнении элементами (блоками). Подъем груза производится лапой, расположенной на уровне 85 мм от пола, на высоту 500 мм, а также пятой. Конструктивные элементы домкрата выполнены сварными из листовой углеродистой стали обыкновенного качества.

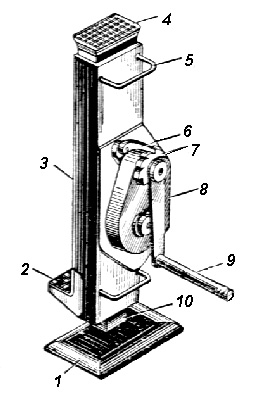

Рис. 1.
1 - основание; 2 - лапа; 3 - корпус 4 - пята;5 - ручка; 6 - собачка; 7 - храповик; 8 - кожух редуктора; 9 - рукоятка; 10 - рейка
Техническая характеристика
Габариты, мм:
длина 340
ширина 290
высота 1090
Грузоподъемность, т 5
Высота подъема, мм 500
Усилие на рукоятке, кгс 20
Масса, кг 38
