Балансирная подвеска Б-1
БАЛАНСИРНАЯ ПОДВЕСКА Б-1
Используется для подвешивания механизированного инструмента и приспособлений на рабочем месте монтажника и служит в качестве уравновешивающего механизма. Корпус балансира отлит из алюминиевого сплава и имеет подвеску. Внутри корпуса имеется пластинчатая пружина, которая возвращает барабан с тросом в исходное положение при снятии нагрузки.

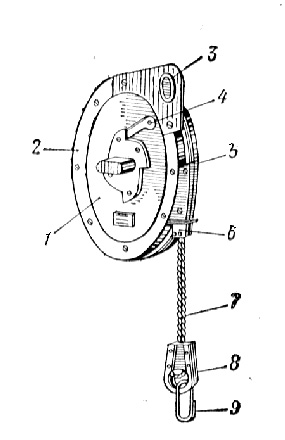

Рис. 1.
1 - крышка левая; 2 - храповик; 3 - подвеска; 4 - собачка; 5 - крышка правая; 6 - направляющие; 7 - трос; 8 - коуш; 9 - карабин
Техническая характеристика
Габариты, мм:
длина 245
ширина 198
высота 95
Грузоподъемность, кг 5-12,5
Рабочий ход, мм 2000
Масса, кг 3,5
