ИЗМЕРИТЕЛЬНАЯ ПОВЕРХНОСТЬ ДЛЯ ДАТЧИКА ОСЕВОГО ПЕРЕМЕЩЕНИЯ

En.  axial (sensor) target

Fr.  piste du capteur axial

Область поверхности вала, по которой датчик осевого перемещения отслеживает перемещение вала в осевом направлении (см. рисунок)

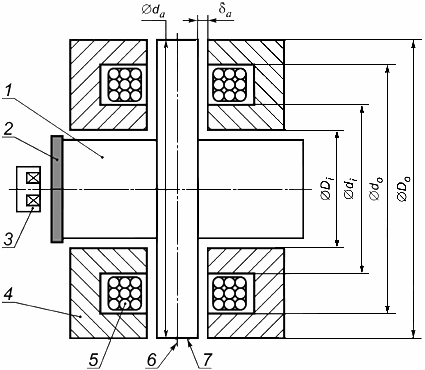

1 - ротор; 2 - измерительная поверхность для датчика; 3 - датчик перемещения в осевом направлении; 4 - сердечник статора; 5 - катушка статора; 6 - центральная ось осевого АМП; 7 - упорный диск ротора; - внешний диаметр диска ротора; - внешний диаметр внешнего полюса статора; - внутренний диаметр внешнего полюса статора; - внешний диаметр внутреннего полюса статора; - внутренний диаметр внутреннего полюса статора; - номинальный воздушный зазор; - площадь пары полюсов,
