ДИАМЕТР ЦАПФЫ

En.  journal diameter

Fr.   du tourillon

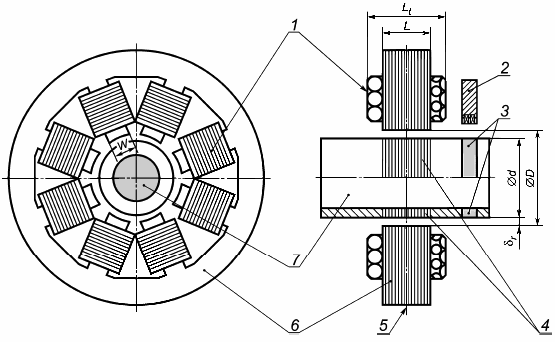

Диаметр части ротора, находящейся в радиальном магнитном подшипнике (см. на рисунке)

1 - катушка управления; 2 - датчик перемещения в радиальном направлении; 3 - измерительная поверхность для датчика; 4 - сердечник ротора; 5 - ось полюса статора; 6 - сердечник статора; 7 - вал; - внутренний диаметр сердечника статора; - внешний диаметр сердечника ротора; - номинальный воздушный зазор, ; - общая длина подшипника (включая обмотку электромагнита); - эффективная длина подшипника; - ширина полюса; - площадь полюса,
