ОСЬ ЦАПФЫ В РАДИАЛЬНОМ АМП

En.  journal centreline of radial AMB

Fr.  axe du tourillon de PMA radial

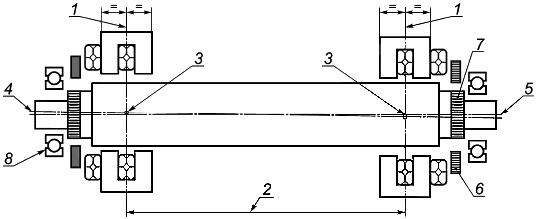

Ось симметрии цапфы ротора в радиальном АМП, совпадающая с осью вала, если принять ротор абсолютно жестким телом (см. рисунок)

а) Гетерополярный тип

b) Гомополярный тип

1 - ось полюса статора; 2 - пролет между радиальными АМП; 3 - центр радиального АМП; 4 - центральная ось радиального АМП; 5 - ось цапфы; 6 - датчик перемещений в радиальном направлении; 7 - измерительная поверхность для датчика; 8 - страховочный подшипник
