ПЛАЗМЕННАЯ СВАРКА ДУГОЙ КОСВЕННОГО ДЕЙСТВИЯ

Плазменная сварка, при которой электрический источник питания подключен к электроду и соплу, в результате чего образуется плазменная струя (см. рисунок 45).

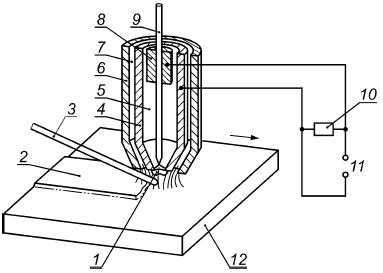

1 - дуга косвенного действия; 2 - наплавка; 3 - присадочный металл; 4 - плазмообразующее сопло; 5 - плазмообразующий газ; 6 - сопло защитного газа; 7 - защитный газ; 8 - контактный наконечник; 9 - вольфрамовый электрод; 10 - устройство зажигания; 11 - источник питания; 12 - заготовка

Рисунок 45 - Плазменная сварка дугой косвенного действия

"ГОСТ Р ИСО 857-1-2009 Сварка и родственные процессы. Словарь. Часть 1. Процессы сварки металлов. Термины и определения" от 04.08.2009 г.
