Установки для приготовления бетонной смеси и строительного раствора
УСТАНОВКИ ДЛЯ ПРИГОТОВЛЕНИЯ БЕТОННОЙ СМЕСИ И СТРОИТЕЛЬНОГО РАСТВОРА
Установки для приготовления бетонорастворных смесей разделяются в зависимости от компоновки технологического оборудования на установки башенного и партерного типов.

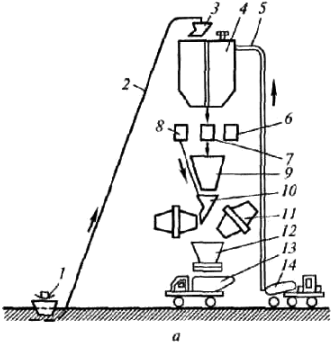

В установках башенного типа (рис.1, а) технологическое оборудование располагают по вертикали и составляющие бетонной смеси поднимают и подают в расходные бункеры один раз. Дальнейшее продвижение материалов по технологическому циклу в дозаторы, в направляющую и распределительную воронки, бетоносмеситель и далее готовой смеси в раздаточный бункер и транспортное средство осуществляется под действием силы тяжести. Такая установка отличается значительной высотой и небольшими размерами в плане.

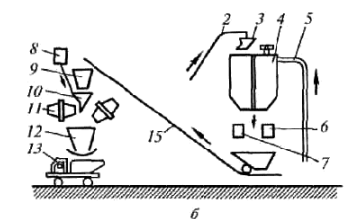

Рис.1. Схемы компоновки бетоносмесительных установок:
1 - конвейер склада заполнителей; 2 - конвейер подачи заполнителей в расходные бункера; 3, 9, 10 - поворотная, направляющая и распределительная воронки; 4 - расходный бункер; 5 -труба пневмоподачи цемента; 6 - дозатор цемента; 7 - дозатор заполнителя; 8 - дозатор воды; 11 - смеситель; 12 - раздаточный бункер; 13 - автобетоновоз; 14 - автоцементовоз; 15- скиповый подъемник или конвейер
