Муфты концевые внутренней установки для 3-жильных кабелей с бумажной (Ml и MIND*) изоляцией и общей оболочкой на напряжение 6 и 10 кВ "Тайко Электроникс Райхем"
ТАЙКО ЭЛЕКТРОНИКС РАЙХЕМ
Концевые муфты внутренней установки для 3-жильных кабелей с бумажной (Ml и MIND*) изоляцией и общей оболочкой на напряжение 6 и 10 кВ

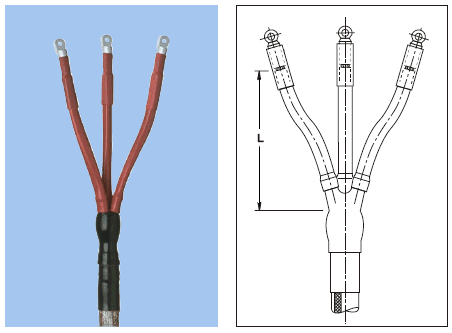

L - см. в таблице (Lmin = 450 мм)
Кабель
Здесь представлены концевые муфты внутренней установки для 3-жильных кабелей с бумажной изоляцией (типа Ml и MIND) и общей алюминиевой или свинцовой оболочкой напряжением 6 и 10 кВ, например, ААБУ, АСБУ и пр.
Конструкция
На жилы устанавливаются маслостойкие трубки. Корешок заполняется маслостойкой мастикой желтого цвета и закрывается термоусаживаемой проводящей перчаткой с клеем, заходя на металлическую оболочку и жилы. Ленты желтой мастики для выравнивания напряженности электрического поля наносятся на концы пальцев перчатки с заходом на жилы. На жилы устанавливаются трекингостойкие трубки красного цвета. Конец изоляции жилы вместе с наконечником или с зачищенной одно-проволочной жилой герметизируется манжетой с клеем. В комплект входит арматура для непаянного заземления. Комплект с модификацией L12 включает кабельные болтовые наконечники с отверстием под болт М12 и, соответственно, модификация L16 под болт М16.
