ОСНАСТКА ДЛЯ УКРУПНИТЕЛЬНОЙ СБОРКИ И МОНТАЖА КОНСТРУКЦИЙ ПОКРЫТИЯ СО СТАЛЬНЫМИ СВЕТОАЭРАЦИОННЫМИ ФОНАРЯМИ

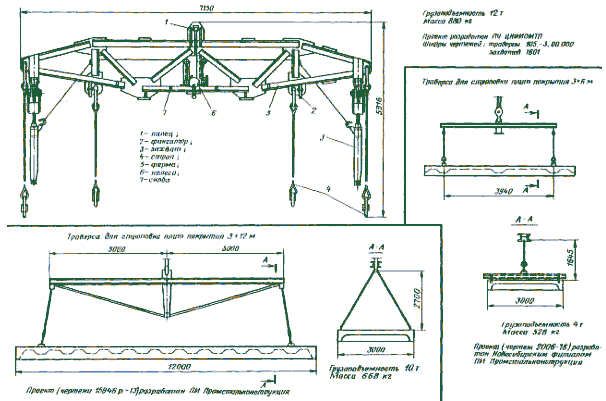

УНИВЕРСАЛЬНАЯ ТРАВЕРСА ДЛЯ МОНТАЖА СТРОПИЛЬНЫХ КОНСТРУКЦИЙ И ПЛИТ ПОКРЫТИЯ

Рис.1

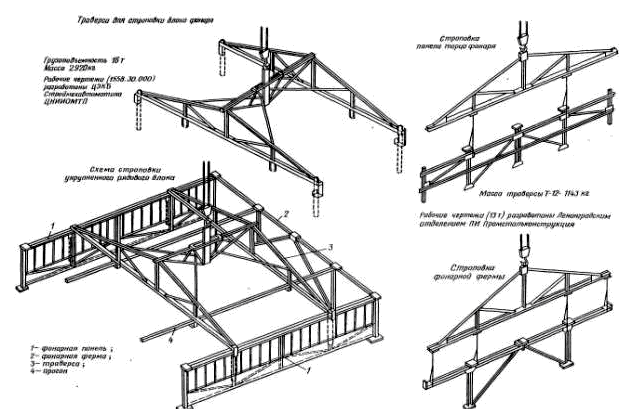

Схемы строповки укрупненного рядового блока фонаря и элементов фонаря при помощи траверс

Рис.2

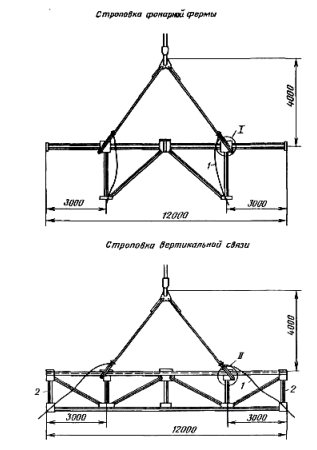

Схемы строповки элементов фонаря при помощи траверсы

Рис.3

1 - монтажная распорка; 2 - канат для растроповки (привязать проволокой); 3 - торцевая панель; 4 - инвентарная прокладка; 5 - строп; 6 - фонарная панель

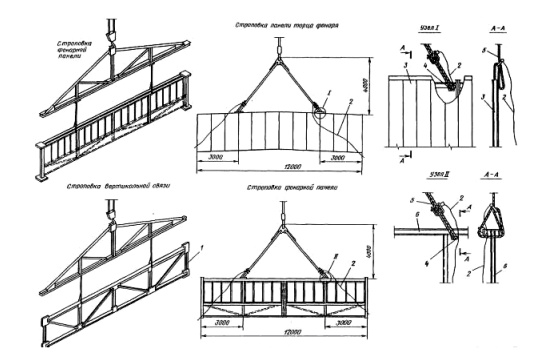

Схемы строповки элементов фонаря

Рис.4

1 - канат для растроповки (привязать проволокой); 2 - монтажная распорка; Узлы I, II см. рис.3
