СЕКЦИЯ ПРИЕМКИ ЛИСТОВ

(sheet delivery unit)

Последняя секция листорезательной машины, конструкция которой представляет собой опускающийся листоприемный стол с подъемно-опускной платформой согласно 3.3 или передвижное устройство для приемки листов согласно 3.4, предназначенные для укладки листов в стопу (см. рисунок 1).

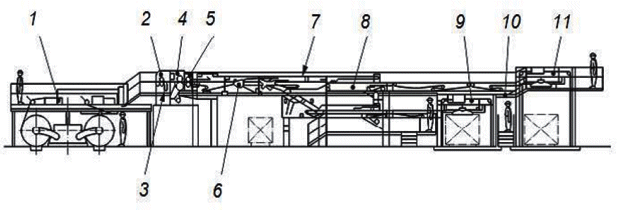

1 - секция размотки рулонов (раскат); 2 - узел продольной резки; 3 - обрезка боковых кромок с всасыванием обрезков; 4 - тянущий (тяговый) вал; 5 - узел поперечной резки; 6 - устройство для отделения бракованных листов; 7 - устройство для смены формата; 8 - секция подачи листов каскадом; 9 - секция приемки листов; 10 - устройство для вкладки ярлыков (закладок); 11 - секция приемки листов

Рисунок 1 - Машина листорезательная для больших форматов (пример)

"ГОСТ EN 1034-5-2014 Оборудование для изготовления и отделки бумаги. Требования безопасности для конструирования и изготовления. Часть 5. Машины листорезательные" от 15.06.2015 г.
