ДИАГРАММА СТАТИЧЕСКОЙ ОСТОЙЧИВОСТИ

Кривая, показывающая зависимость восстанавливающего момента, который действует на наплавной объект, от угла крена наплавного объекта (см. рисунок 1).

Примечание - Диаграмма статической остойчивости вычерчивается в двух координатных осях: по горизонтальной оси откладываются углы крена, по вертикальной - восстанавливающие моменты или плечи восстанавливающих моментов.

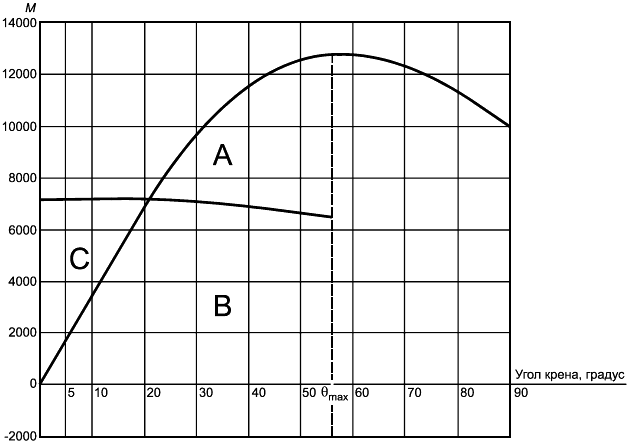

Рисунок 1 - Диаграмма статической остойчивости

"ГОСТ Р 55615.3-2013 Возобновляемая энергетика. Приливные электростанции. Часть 3. Морские гидротехнические сооружения. Требования к нагрузкам и воздействиям" от 06.09.2013 г.
