ВРЕМЯ ВОЗВРАТА (ДЛЯ ЭЛЕМЕНТАРНЫХ РЕЛЕ)

(release time (for elementary relays))

Временной интервал от момента снятия заданного входного напряжения с одностабильного реле, находящегося в сработанном состоянии, до изменения состояния последней выходной цепи, исключая время дребезга (см. рисунок 1).

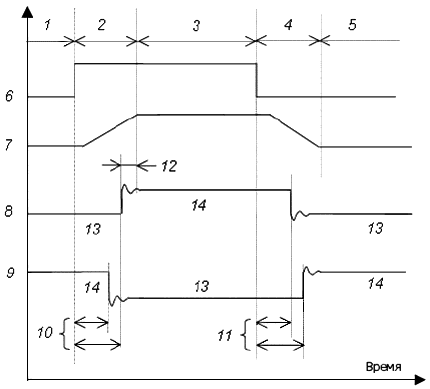

1 - начальное состояние одностабильного электрического реле; 2 - реле срабатывает; 3 - конечное состояние одностабильного электрического реле;  4 - возврат реле; 5 - начальное состояние одностабильного электрического реле; 6 - входное напряжение; 7 - перемещение движущихся частей; 8 - падение напряжения на замкнутом контакте (вначале отлично от нуля); 9 - падение напряжения на разомкнутом контакте (вначале равно нулю); 10 - время срабатывания; 11 - время возврата; 12 - время дребезга; 13 - разомкнуто; 14 - замкнуто

Рисунок 1 - Пояснительная схема к различным терминам, относящимся к одностабильному реле
