КОНЕЧНОЕ СОСТОЯНИЕ ОДНОСТАБИЛЬНОГО ЭЛЕКТРИЧЕСКОГО РЕЛЕ (ДЛЯ ЭЛЕМЕНТАРНЫХ РЕЛЕ)

(operate condition (for elementary relays))

Для одностабильного реле - заданное состояние реле, когда оно возбуждено заданной возбуждающей величиной и отреагировало на эту величину (см. рисунок 1), для двустабильного реле - состояние, за исключением несработанного состояния, в соответствии с указанием изготовителя.

1 - начальное состояние одностабильного электрического реле; 2 - реле срабатывает; 3 - конечное состояние одностабильного электрического реле;  4 - возврат реле; 5 - начальное состояние одностабильного электрического реле; 6 - входное напряжение; 7 - перемещение движущихся частей; 8 - падение напряжения на замкнутом контакте (вначале отлично от нуля); 9 - падение напряжения на разомкнутом контакте (вначале равно нулю); 10 - время срабатывания; 11 - время возврата; 12 - время дребезга; 13 - разомкнуто; 14 - замкнуто

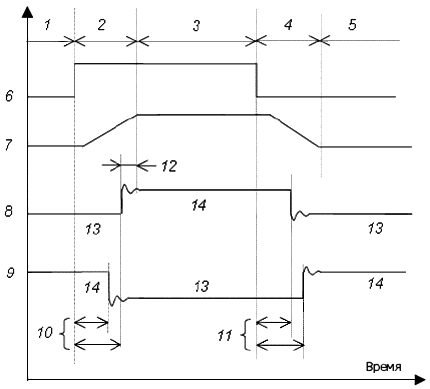

Рисунок 1 - Пояснительная схема к различным терминам, относящимся к одностабильному реле
