ПЕРЕЗАПУСКАЕМОЕ ИНТЕРВАЛЬНОЕ РЕЛЕ С ВЫКЛЮЧЕНИЕМ ПО УПРАВЛЯЮЩЕМУ СИГНАЛУ, РЕЛЕ С КРАТКОВРЕМЕННОЙ ЗАДЕРЖКОЙ НА ВЫКЛЮЧЕНИЕ
(retriggerable interval relay with control signal off, fleeting off delay relay)

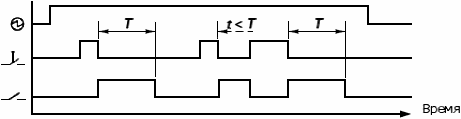

Реле времени, в котором выходная цепь переходит в сработанное состояние при подаче электропитания и выключении управляющего сигнала и начинается отсчет времени задержки; выходная цепь переходит в начальное состояние после истечения установленного времени (см. рисунок 13).
Примечание - Повторная подача управляющего сигнала во время задержки приведет к перезапуску времени задержки.

- источник электропитания;
- сигнал управления; T - установленное время;
- рабочий контакт
