ПЕРЕЗАПУСКАЕМОЕ ИНТЕРВАЛЬНОЕ РЕЛЕ С ВКЛЮЧЕНИЕМ ПО УПРАВЛЯЮЩЕМУ СИГНАЛУ, РЕЛЕ СТОРОЖЕВОГО ТАЙМЕРА

(retriggerable interval relay with control signal on, watchdog relay)

Реле времени, в котором выходная цепь переключается в сработанное состояние при подаче электропитания и управляющего сигнала и начинается отсчет времени задержки; выходная цепь переходит в начальное состояние по прошествии установленного времени при условии, что управляющий сигнал не действовал в течение этого установленного времени.

Примечание - Повторная подача управляющего сигнала во время задержки приведет к перезапуску времени задержки.

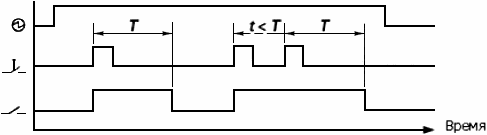

- источник электропитания; - сигнал управления; T - установленное время; - рабочий контакт
