ИНТЕРВАЛЬНОЕ РЕЛЕ С УПРАВЛЯЮЩИМ СИГНАЛОМ, ОДНОКРАТНОЕ РЕЛЕ

(interval relay with control signal, single shot relay)

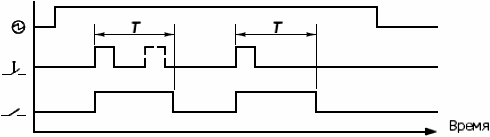

Реле времени, в котором выходная цепь при подаче электропитания и управляющего сигнала переключается в сработанное состояние и начинается отсчет времени задержки; выходная цепь переходит в начальное состояние после истечения установленного времени (см. рисунок 11).

Примечание - Повторная подача управляющего сигнала во время задержки не приведет к перезапуску времени задержки.

- источник электропитания; - сигнал управления; T - установленное время; - рабочий контакт
