ИМПУЛЬСНОЕ РЕЛЕ С ЗАДЕРЖКОЙ ПО УПРАВЛЯЮЩЕМУ СИГНАЛУ

(pulse delayed relay with control signal)

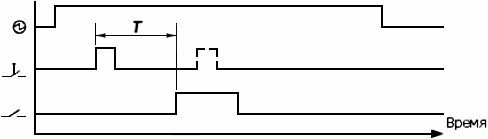

Реле времени, в котором отсчет времени задержки начинается при подаче питания и управляющего сигнала; выход переключается на некоторое время в сработанное состояние после истечения времени задержки (см. рисунок 9).

Примечание 1 - Повторная подача управляющего сигнала во время задержки не приведет к перезапуску времени задержки.

Примечание 2 - Производитель должен указать характер интервала - фиксированный или переменный.

- источник электропитания; - сигнал управления; T - установленное время; - рабочий контакт
