РЕЛЕ С ЗАДЕРЖКОЙ ВКЛЮЧЕНИЯ И ВЫКЛЮЧЕНИЯ ПО УПРАВЛЯЮЩЕМУ СИГНАЛУ

(on- and off-delay relay with control signal)

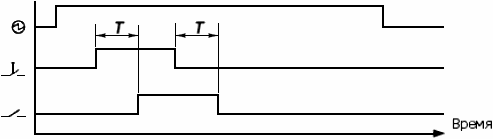

Реле времени, в котором выходная цепь переходит в состояние срабатывания по прошествии указанного времени после подачи электропитания и управляющего сигнала; выходная цепь переключается в начальное состояние после снятия управляющего сигнала и истечения временной установки (см. рисунок 4).

Примечание - Влияние последующей подачи или перезапуска управляющего сигнала должно быть указано изготовителем.

- источник электропитания; - сигнал управления; T - установленное время; - главный контакт
