РЕЛЕ С ЗАДЕРЖКОЙ ВЫКЛЮЧЕНИЯ ПО УПРАВЛЯЮЩЕМУ СИГНАЛУ

(off-delay relay with control signal, off-delay relay)

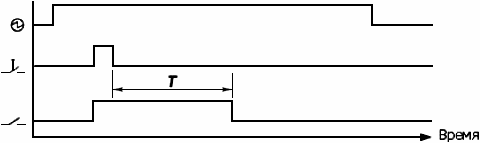

Реле времени, в котором выходная цепь переключается в сработанное состояние в момент подачи электропитания и сигнала управления; отсчет времени задержки начинается при снятии сигнала управления, а выходная цепь переключается в начальное состояние после истечения временной установки (см. рисунок 3).

Примечание - Влияние последующей подачи или сброса управляющего сигнала должны быть указаны изготовителем.

- источник электропитания; - сигнал управления; T - установленное время; - главный контакт
