ФАСОННАЯ ОБРАБОТКА

(shaped work)

Обработка фасонного профиля на кромке или верхней поверхности обрабатываемой заготовки.

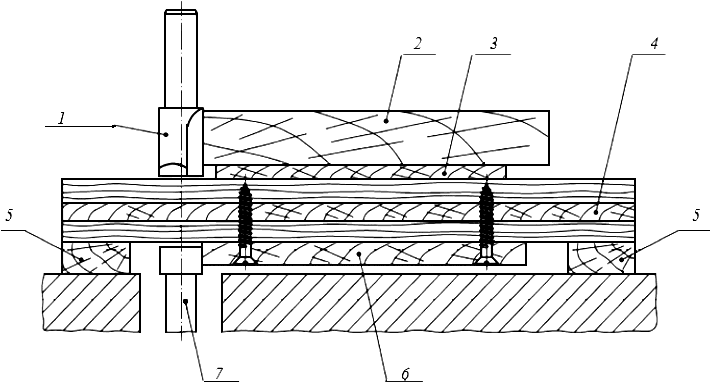

Примечание 1 - Одним из технических решений является закрепление заготовки в специальном зажимном приспособлении. На нижней стороне зажимного приспособления закреплен шаблон, который находится в постоянном контакте с направляющим пальцем, расположенным в центре стола. Во время обработки при перемещении приспособления с закрепленной на нем заготовкой шаблон находится в постоянном контакте с направляющим пальцем и при этом на обрабатываемой заготовке образуется поверхность, воспроизводящая форму шаблона (см. рисунки 3, 4 и 5).

1 - обрабатываемая кромка

Рисунок 3 - Пример фасонной обработки
