РЕЛЕ С ЗАДЕРЖКОЙ НА ВЫКЛЮЧЕНИЕ С УПРАВЛЯЮЩИМ СИГНАЛОМ

(off-delay relay with control signal off-delay relay)

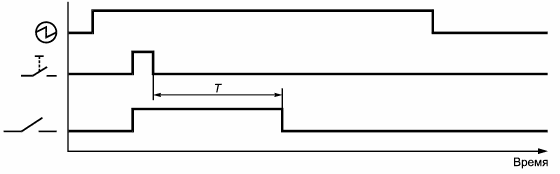

Реле времени, в котором выход переключается в рабочее состояние немедленно при подаче питания и управляющего сигнала; отсчет выдержки времени начинается, когда управляющий сигнал отключается; выход переключается в начальное состояние после того, как установка по времени истекла (см. рисунки 2 и 5)

Примечание - Изготовителю следует указать влияние последующего функционирования управляющего сигнала и его возврата в начальное состояние.

Рисунок 2 - Определение символов
