РЕЛЕ С ЗАДЕРЖКОЙ НА ВЫКЛЮЧЕНИЕ ПРИ СНЯТИИ ПИТАНИЯ (РЕЛЕ С ДЕЙСТВИТЕЛЬНОЙ ЗАДЕРЖКОЙ НА ВЫКЛЮЧЕНИЕ)

[power off-delay relay (true off-delay relay)]

Реле времени, в котором выход переключается в рабочее состояние немедленно при подаче питания; отсчет выдержки времени начинается, когда источник питания отключается; выход переключается в начальное состояние после того, как установка по времени истекла (см. рисунки 2 и 4).

Рисунок 2 - Определение символов

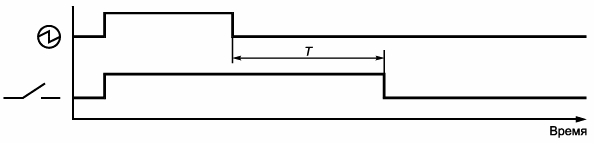

Рисунок 4 - Реле с задержкой на выключение при снятии питания
