ШИРОКОУГОЛЬНЫЙ УНИВЕРСАЛЬНЫЙ КАРДАННЫЙ ШАРНИР

(wide-angle universal joint):

Карданный шарнир равных угловых скоростей, функционирующий при общем угле складывания карданного вала более 50°.

Примечание - См. рисунок 1b (позиция 9 показана только в качестве примера).

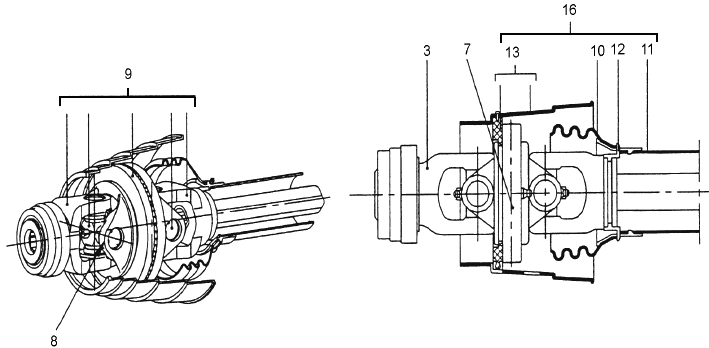

Рисунок 1b

1 - вал отбора мощности (ВОМ); 2 - вал приема мощности (ВПМ); 3 - концевая вилка ВОМ; 4 - концевая вилка ВПМ; 5 - головка внутренней вилки универсального карданного шарнира; 6 - универсальный карданный шарнир; 7 - двойная вилка; 8 - головка двойной вилки внешнего карданного шарнира; 9 - широкоугольный универсальный карданный шарнир; 10 - воронка защитного кожуха; 11 - труба защитного кожуха; 12 - подшипник защитного кожуха; 13 - отдельный защитный кожух широкоугольного универсального карданного шарнира; 14 - удерживающая система; 15 - защитный кожух карданного вала; 16 - защитный кожух широкоугольного универсального карданного шарнира

Рисунок 1 - Элементы карданного вала и кожухи
