ПОСАДКА В СИСТЕМЕ ВАЛА

(shaft-basis fit system):

Посадка, в которой основное отклонение (верхнее предельное отклонение) вала равно нулю.

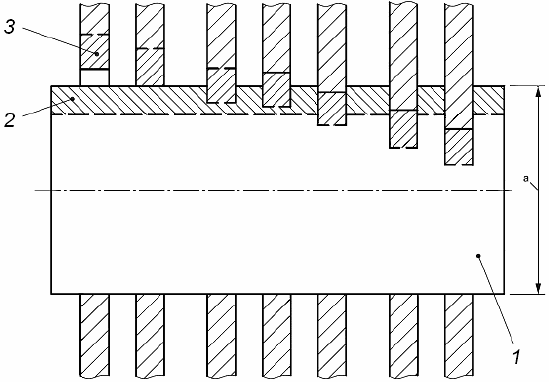

См. рисунок 6.

1 - основной вал; 2 - интервал допуска основного вала; 3 - интервал допуска различных отверстий; а - номинальный размер

Примечание 1 - Сплошные горизонтальные линии, ограничивающие интервалы допусков, показывают основные отклонения основного вала и различных отверстий.

Примечание 2 - Штриховые линии, ограничивающие интервалы допусков, показывают другие (не основные) предельные отклонения.

Примечание 3 - На рисунке показаны возможные сочетания основного вала с отверстиями, соответствующими различным классам допуска.

Примечание 4 - Примеры посадок в системе вала: G7/h6, H6/h6, M6/h6.

Рисунок 6 - Посадки в системе вала
