ПОСАДКА В СИСТЕМЕ ОТВЕРСТИЯ

(hole-basis fit system):

Посадка, в которой основное отклонение (нижнее предельное отклонение) отверстия равно нулю.

См. рисунок 5.

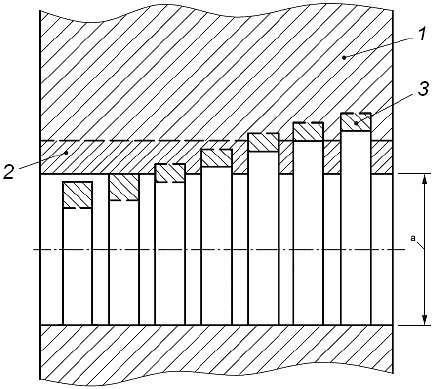

1 - деталь с основным отверстием; 2 - интервал допуска основного отверстия; 3 - интервал допуска различных валов; а - номинальный размер

Примечание 1 - Сплошные горизонтальные линии, ограничивающие интервалы допусков, показывают основные отклонения основного отверстия и различных валов.

Примечание 2 - Штриховые линии, ограничивающие интервалы допусков, показывают другие (не основные) предельные отклонения.

Примечание 3 - На рисунке показаны возможные сочетания основного отверстия с валами, соответствующими различным классам допуска.

Примечание 4 - Примеры посадок в системе отверстия: H7/h6, H6/k5, Н6/р4.

Рисунок 5 - Посадки в системе отверстия
