ШИРИНА АПЕРТУРЫ ПРЕОБРАЗОВАТЕЛЯ

(transducer aperture width) , м

Полная ширина апертуры преобразователя вдоль какой-либо выбранной оси, перпендикулярной к оси неотклоненного пучка (см. рисунок 5).

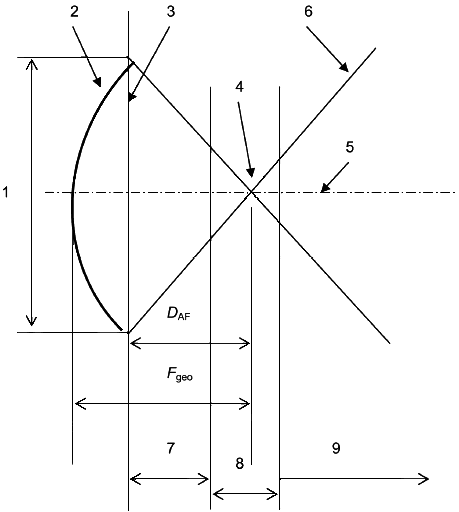

1 - ширина апертуры преобразователя; 2 - фокусирующая поверхность преобразователя; 3 - плоскость апертуры преобразователя; 4 - геометрический фокус; 5 - ось пучка; 6 - геометрические границы пучка; 7 - ближняя зона Френеля; 8 - фокальная зона Фраунгофера; 9 - дальняя зона Френеля; - расстояние от апертуры до фокуса; - геометрическое фокусное расстояние

Рисунок 5 - Параметры для описания поля фокусирующего преобразователя известной конструкции
