ШИРИНА АПЕРТУРЫ ИСТОЧНИКА

(source aperture width) , м

Наибольшая ширина пучка на уровне минус 20 дБ в какой-либо обусловленной продольной плоскости вдоль линии пересечения этой продольной плоскости и плоскости апертуры источника (см. рисунок 2).

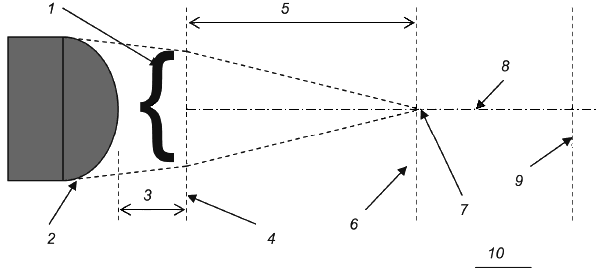

1 - ширина апертуры источника; 2 - внешняя апертура преобразователя; 3 - компенсированное расстояние; 4 - плоскость апертуры источника; 5 - фокусное расстояние (по давлению); 6 - фокальная плоскость (по давлению); 7 - точка с максимумом интеграла квадратов давления в импульсе; 8 - ось пучка; 9 - вторая плоскость; 10 - выбранная продольная плоскость (плоскость листа с этим рисунком)

Рисунок 2 - Измеряемые параметры фокусировки преобразователя с неизвестной геометрией
