БЛИЖНЯЯ ЗОНА ФРЕНЕЛЯ

(near Fresnel zone)

Область между ультразвуковым преобразователем и ближним переходным интервалом для ультразвукового фокусирующего преобразователя в какой-либо выбранной продольной плоскости [см. рисунок 3b и выражение (3)].

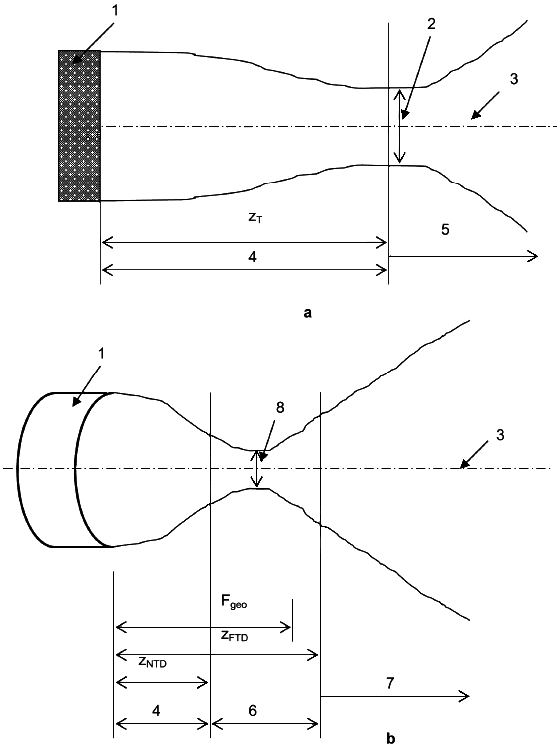

1 - преобразователь; 2 - минимальная ширина пучка (на уровне минус 6 дБ) в естественном фокусе; 3 - ось пучка; 4 - зона Френеля (ближнее поле); 5 - зона Фраунгофера (дальнее поле); 6 - фокальная зона Фраунгофера; 7 - зона Френеля (дальнее поле); 8 - минимальная ширина пучка (на уровне минус 6 дБ) в созданном фокусе; - переходный интервал; - геометрическое фокусное расстояние; - ближний переходный интервал; - дальний переходный интервал

Рисунок 3 - Параметры поля нефокусирующих (а) и фокусирующих (b) преобразователей
