ДАЛЬНИЙ ПЕРЕХОДНЫЙ ИНТЕРВАЛ

(far transition distance) , м

Наибольшее расстояние от ультразвукового преобразователя, на котором модуль разности между апертурной разностью акустического пути и осевой разностью акустического пути равен половине эффективной длины волны.

Примечание - Дальний переходный интервал дан в уравнении (4) (см. приложение А и рисунок 3b).

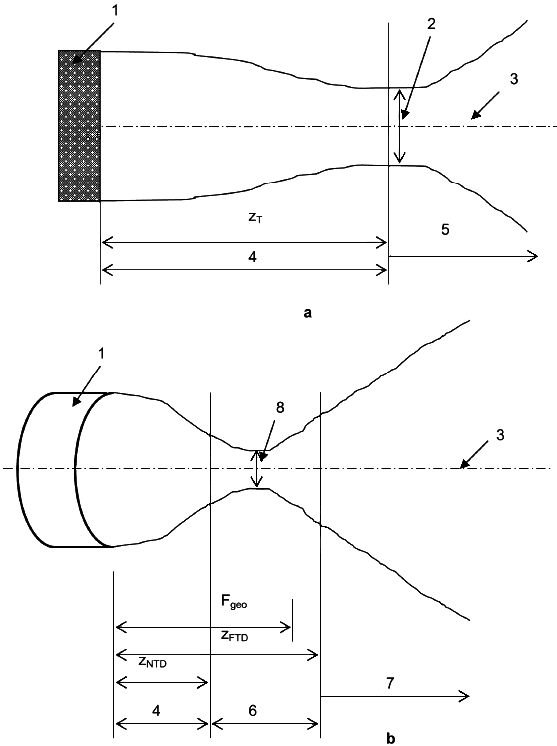

1 - преобразователь; 2 - минимальная ширина пучка (на уровне минус 6 дБ) в естественном фокусе; 3 - ось пучка; 4 - зона Френеля (ближнее поле); 5 - зона Фраунгофера (дальнее поле); 6 - фокальная зона Фраунгофера; 7 - зона Френеля (дальнее поле); 8 - минимальная ширина пучка (на уровне минус 6 дБ) в созданном фокусе; - переходный интервал; - геометрическое фокусное расстояние; - ближний переходный интервал; - дальний переходный интервал

Рисунок 3 - Параметры поля нефокусирующих (а) и фокусирующих (b) преобразователей
