ФОКАЛЬНАЯ ЛИНИЯ ПО ШИРИНЕ ПУЧКА

(beamwidth focal line)

Линия, перпендикулярная к оси пучка и проходящая через фокус пучка в какой-либо определенной продольной плоскости (см. рисунок 7).

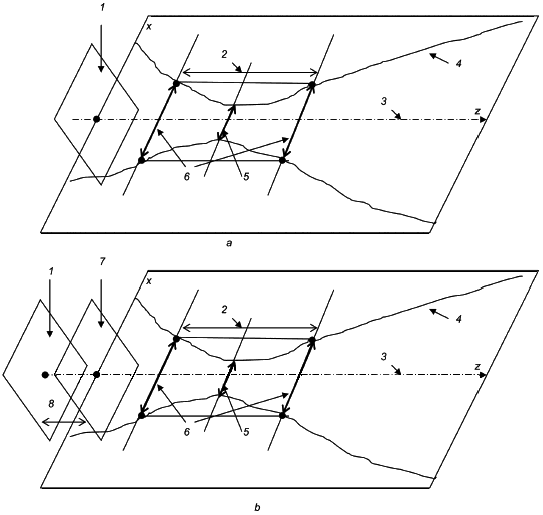

1 - внешняя апертура преобразователя; 2 - протяженность фокальной области; 3 - ось пучка; 4 - профиль пучка на уровне минус 6 дБ; 5 - минимальная ширина пучка на уровне минус 6 дБ; 6 - ширина пучка, равная 2 ; 7 - апертура источника; 8 - компенсированное расстояние

Рисунок 7 - Фокальная область преобразователя в главной продольной плоскости для преобразователей с известной (а) и неизвестной (b) конструкциями
