ОСЕВАЯ РАЗНОСТЬ АКУСТИЧЕСКОГО ПУТИ

(axial field-point path difference) , м

Разность длин акустического пути от какой-либо заданной точки на оси пучка до края апертуры преобразователя и от этой же точки до точки пересечения оси пучка с плоскостью апертуры преобразователя в той же самой продольной плоскости, для которой была определена апертурная разность акустического пути (более подробно см. рисунок 6).

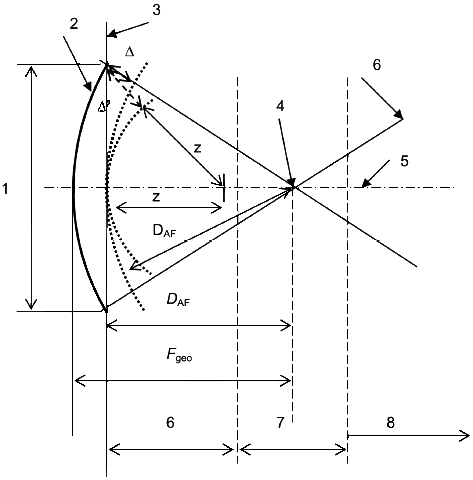

1 - ширина апертуры преобразователя; 2 - фокусирующая поверхность преобразователя; 3 - плоскость апертуры преобразователя; 4 - геометрический фокус; 5 - ось пучка; 6 - геометрические границы пучка; 7 - ближняя зона Френеля (при ); 8 - фокальная зона Фраунгофера (при ); 9 - дальняя зона Френеля (при ); - расстояние от апертуры до фокуса; - геометрическое фокусное расстояние

Рисунок 6 - Параметры разностей акустического пути при описании поля фокусирующего преобразователя известной конструкции
