ВЫСОТА ПЛОТИНЫ

Вертикальный размер профиля плотины , измеряемый от подошвы наиболее глубоко заложенной ее части (грунтового экрана, ядра и т.п.) до гребня (рисунок Б.1.1).

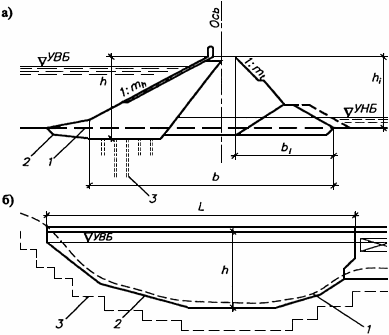

а - поперечный профиль плотины; б - продольный профиль плотины

1 - естественная поверхность основания; 2 - проектный контур основания; 3 - контур цементации

Рисунок Б.1.1 - Плотины из грунтовых материалов

Размеры бетонного зуба, шпоры, шпунта, завесы, парапета, а также строительный подъем гребня в понятие высоты плотины не входят.
